产品简介

      PT-80 1116型SPDH光传输设备采用19英寸1U标准机箱，速度1.25G，支持点对点，组环应用。PT-80 1116 SPDH设备配置包括：1+1光口、4/8/16E1，可选4个10/100/1000M电口以太网或者3个电口以太网+1个SFP光口ETH接口，1个EOW公务接口，1个ETH网管接口,1个RS232网管接口，2个RS232接口， 1个告警输出端口，支持双电源：220VAC电源和-48VDC电源。
      PT-80 1116型SPDH设备支持RS232和ETH网管，能够通过网络对设备进行远程管理，同时支持远程升级功能。告警、性能监测、参数设置都可以通过以太网网管接口进行管理。
      PT-80 1116型PDH设备具有超紧凑，极低成本和低功耗的特点，是理想的点对点远端传输产品。

产品特点

* 组网功能：可以通过PDH组建以太网网络，支持点对点组网或者环形组网；

* 支持RS232和以太网网管，用户能够通过以太网对所有PDH设备进行管理；

* 支持远程升级功能；

* 网管能够提供告警、性能监控、和本地或远程设备状态等信息；

* 光口：1.25G， 客户可根据要求选择光距离20-120Km，支持1+1光保护；

* 提供4/8/16E1接口，支持本端/远端环回功能；

* 4ETH接口，用户通过拨码开关可以选择为4个电口以太网接口或者3个电口以太网+1个SFP光口以太网接口，支持特殊VLAN， VLAN， 广播保护和使能或非使能以太网接口；

* 提供公务接口，ETH网管接口和RS232网管接口；

* 提供2个RS232用户业务接口；

* 支持AC220V 和DC-48V电源；

* 单板设计，1U，19英寸标准机箱。

技术参数

* 光接口
    速 率： 1.25Gb/s
    光 波 长： 1310nm/1550nm
    光接口连接器： SC

* 2M接口
    波特率： 2048Kbps±50ppm
    码 型： HDB3码、符合G.703标准
    输入阻抗： 75Ω（非平衡接口），120Ω（平衡接口）可选
    帧结构： 符合ITU G.704、G.706
    压缩规则： 符合ITU G.711
    电平： 2.37V ±10%

* ETH接口(10/100/1000M)
    速度：10/100/1000Mbps 半双工/全双工自适应
    标准：兼容IEEE802.3， IEEE802.1Q (VLAN)
    连接器：RJ45

* 话务接口
    话机：标准2线话机
    带宽：64Kb/s

* 尺寸重量
    尺寸：440mm(宽)×220mm(高)×44mm(深)
    净重：3.5Kg

* 电源
    输入电压：标准-48VDC和220VAC
    电压范围：-36VDC~-72VDC，176VAC~264VAC
    功耗：<10W

* 工作环境
    工作温度：-10℃ ~ 50℃
    工作湿度：0-90%RH （非凝结）
    储藏温度：-40℃ ~ 80℃

产品应用

1.点对点应用

2. 点对多点应用

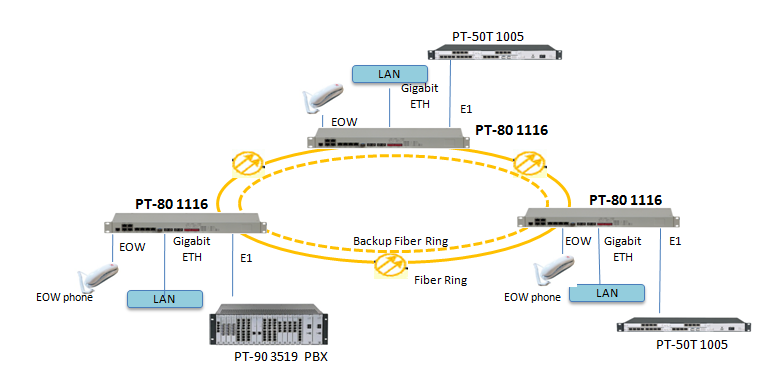

3.环形组网
